VLAN används för olika ändamål i moderna nätverk. Vissa typer av VLAN definieras baserat på trafikklasser, medan andra är inriktade på specifika funktioner. Nedan presenteras de typer av VLAN som är i fokus för detta avsnitt.

Default VLAN

Default-VLAN på en Cisco-switch är VLAN 1. Det innebär att alla switchportar automatiskt tillhör VLAN 1 om de inte specifikt har konfigurerats att tillhöra ett annat VLAN. Som standard är all kontrolltrafik på lager 2 associerad med VLAN 1.

Några viktiga punkter att komma ihåg om VLAN 1 inkluderar:

• Det ursprungliga eller ”native VLAN” är VLAN 1 som standard.
• Hanterings-VLAN är VLAN 1 som standard.
• VLAN 1 kan varken döpas om eller raderas.

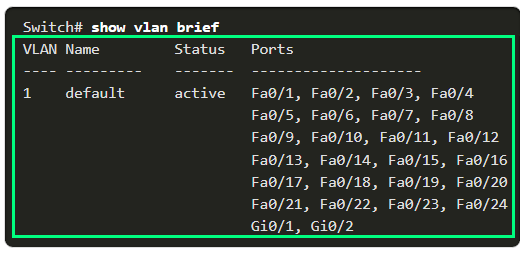

Till exempel, om du använder kommandot ”show vlan brief” kommer du att se att alla portar för närvarande tillhör VLAN 1. Inga andra VLAN är aktiva, vilket innebär att nätverket fungerar med det förvalda VLAN 1 nätverket på samma sätt som hanterings-VLAN. Detta kan utgöra en säkerhetsrisk.

Data VLAN

En Data VLAN är konfigurerad att bära användargenererad trafik och inte VLAN-hanteringstrafik eller röst-trafik. Det är vanligt att separera röst- och VLAN-hanteringstrafik från vanlig datatrafik. En data VLAN kallas ibland som en User VLAN. Data VLAN används för att separera användargrupper per VLAN.

Ett modernt nätverk kan ha flera data-VLAN beroende på organisatoriska krav.

Taggad trafik

När trafik från ett VLAN skickas mellan switchar måste Ethernet-ramen märkas med ett VLAN-ID, så att mottagande switch vet vilket VLAN trafiken tillhör. För att möjliggöra detta används trunkportar mellan switchar. En trunkport kan transportera trafik från flera VLAN över samma fysiska länk.

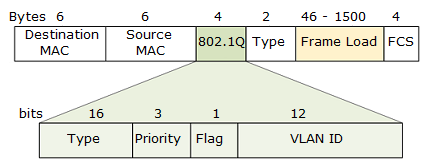

I IEEE 802.1Q-standarden infogas en 4-byte VLAN-tag i Ethernet-ramen. Denna tag innehåller bland annat VLAN-ID och används för att identifiera vilket VLAN ramen tillhör när den skickas över trunklänken.

Otaggad trafik

I vissa situationer kan en switch behöva skicka otaggad trafik (untagged) över en trunklänk. Detta kan exempelvis ske när trafik kommer från äldre nätverksenheter eller från utrustning som inte stöder VLAN-taggning.

För att hantera sådan trafik (otaggad) använder 802.1Q-trunkportar ett särskilt VLAN som kallas native VLAN. Otaggad trafik som tas emot på trunklänken placeras automatiskt i detta VLAN.

På Cisco-switchar är VLAN 1 standardvärdet för native VLAN.

Om det inte finns några tilldelade portar med det nativa VLAN och om inte finns någon trunk-port tas omarkerade ramar bort från trafiken.

Management VLAN

Ett management-VLAN är ett särskilt VLAN som används för nätverkshantering av switchar, routrar och andra nätverksenheter. Detta VLAN transporterar endast administrativ trafik, exempelvis protokoll som SSH, Telnet, HTTPS, HTTP, SNMP.

Dessa protokoll används när en nätverksadministratör behöver övervaka, konfigurera eller felsöka en nätverksenhet på distans. Ett vanligt exempel är när en administratör ansluter via SSH till en switch för att ändra konfiguration eller kontrollera nätverkets status.

Genom att placera denna hanteringstrafik i ett separat VLAN kan den isoleras från vanlig användartrafik. Detta förbättrar både säkerheten och stabiliteten, eftersom endast behöriga administratörer får åtkomst till management-VLAN:et och risken minskar att hanteringstrafik påverkas av normal datatrafik i nätverket.

På många Layer-2-switchar är VLAN 1 standardmässigt konfigurerat som management-VLAN. I praktiska nätverksdesigner rekommenderas dock ofta att ett separat VLAN används för management, eftersom VLAN 1 ofta används av flera kontrollprotokoll och därför kan innebära säkerhetsrisker.

Voice VLAN

Voice VLAN är ett dedikerat VLAN som används för att stödja Voice over IP (VoIP). VoIP-trafik har specifika krav, inklusive:

• Garanterad bandbredd för att säkerställa hög röstkvalitet.
• Prioriterad överföring framför andra typer av nätverkstrafik.
• Möjlighet att dirigeras runt överbelastade områden i nätverket.
• Minimal fördröjning, vanligtvis mindre än 150 ms över nätverket.
• För att möta dessa krav måste hela nätverket designas med stöd för VoIP.

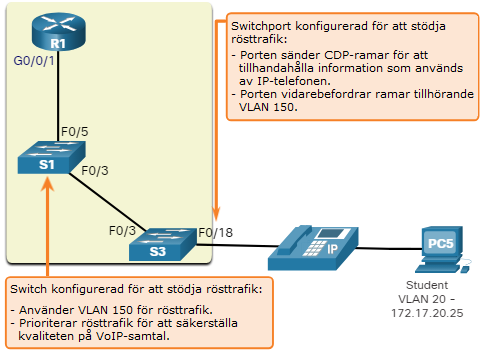

I det presenterade exemplet är VLAN 150 avsett för att transportera rösttrafik. En studentdator, PC5, är ansluten till en Cisco IP-telefon, och telefonen är i sin tur ansluten till switch S3. PC5 befinner sig i VLAN 20, som används för elevdata.
