EtherChannel kan skapas genom dynamisk förhandling med hjälp av två protokoll: Port Aggregation Protocol (PAgP) och Link Aggregation Control Protocol (LACP). Dessa protokoll möjliggör gruppering av portar med liknande egenskaper till en logisk kanal, vilket förbättrar bandbredd och redundans mellan anslutna switchar. Både PAgP och LACP säkerställer kompatibilitet genom att kontrollera att alla ingående portar har samma konfiguration, vilket förhindrar felaktig kanalbildning.

Obs: Det är också möjligt att konfigurera en statisk eller ovillkorlig EtherChannel utan PAgP eller LACP.

Port Aggregation Protocol

PAgP är ett Cisco-protokoll som automatiserar skapandet och hanteringen av EtherChannel-länkar. Vid konfiguration av en EtherChannel-länk skickar PAgP regelbundet paket mellan kompatibla portar för att förhandla fram och etablera en kanal. När PAgP upptäcker Ethernet-länkar med matchande konfigurationer, grupperar det dessa till en EtherChannel, som därefter behandlas som en enda logisk port i Spanning Tree-topologin.

Förutom att etablera kanaler hanterar PAgP även den löpande administrationen av EtherChannel. Protokollet skickar PAgP-paket var 30:e sekund för att övervaka konfigurationens enhetlighet mellan länkade portar och säkerställa att nya länkar läggs till korrekt. PAgP kontrollerar att alla portar i en EtherChannel har samma inställningar, vilket inkluderar hastighet, duplexläge och VLAN-konfiguration.

Om PAgP upptäcker inkonsekvenser eller fel, vidtar det åtgärder för att upprätthålla kanalens stabilitet och integritet. Detta gör PAgP till ett effektivt verktyg för att säkerställa tillförlitlig och enkel hantering av EtherChannel-länkar i Cisco-nätverk.

Observera: I EtherChannel är det obligatoriskt att alla portar har samma hastighet, duplexinställning och VLAN-information. Varje ändring av port-kanalen efter skapandet av kanalen ändrar också de aggregerade kanalportarna.

PAgP lägen och deras roll i EtherChannel konfiguration

PAgP (Port Aggregation Protocol) underlättar skapandet av EtherChannel genom att identifiera och verifiera att konfigurationerna på båda sidor är kompatibla. PAgP erbjuder tre olika lägen för konfigurering av interfacen:

  • On:  I detta läge ansluts interfacet direkt till en kanal utan att använda PAgP, och inga PAgP-paket skickas eller tas emot. För att EtherChannel ska fungera korrekt måste båda sidor vara konfigurerade i On-läge. Om den ena sidan försöker initiera PAgP-förhandlingar, kommer ingen kanal att bildas eftersom On-läget inte stödjer någon förhandlingsprocess. Detta läge innebär att ingen kontroll utförs för att säkerställa kompatibilitet eller enhetlighet mellan de två sidorna.
  • Desirable: I detta läge är interfacet aktivt och initierar förhandlingar genom att skicka PAgP-paket till det andra interfacet. Om den andra sidan är inställd på Auto eller Desirable, kan en EtherChannel-länk bildas eftersom förhandlingarna sker dynamiskt.
  • Auto: I detta läge är interfacet passivt och väntar på att den andra sidan ska initiera förhandlingar genom att skicka PAgP-paket. Auto-läget skickar inga egna PAgP-paket, vilket innebär att om båda sidor är inställda på Auto, kommer ingen förhandling att ske och ingen EtherChannel-länk bildas.

Kompatibilitet

Lägena måste vara kompatibla på båda sidor för att en EtherChannel ska kunna etableras. Exempelvis:

  • Desirable på ena sidan och Auto på andra sidan fungerar eftersom Desirable initierar förhandlingen och Auto svarar.
  • On kräver att båda sidor är konfigurerade till On, eftersom On-läget inte använder PAgP för förhandling.
  • Om alla lägen är avaktiverade med no-kommandot eller om inget läge är konfigurerat, kommer EtherChannel att förbli inaktiv.

Risker med On-läget:

Eftersom On-läget inte stödjer förhandling, finns det ingen mekanism för att verifiera att alla länkar är korrekt konfigurerade eller att de avslutas på rätt switch. Detta kan leda till felkonfigurationer och instabilitet i nätverket om länkarna inte är korrekt synkroniserade.

PAgP:s olika lägen möjliggör flexibilitet i konfigurationen av EtherChannel och säkerställer att bara kompatibla portar inkluderas i en kanal, vilket bidrar till ett stabilt och effektivt nätverk.

Exempel på inställningar för PAgP-läge

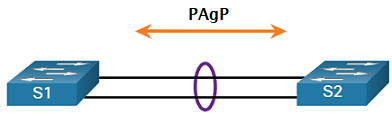

Betrakta de två switcharna i figuren. Om S1 och S2 etablerar en EtherChannel med hjälp av PAgP beror på läges-inställningarna på vardera sida av kanalen.

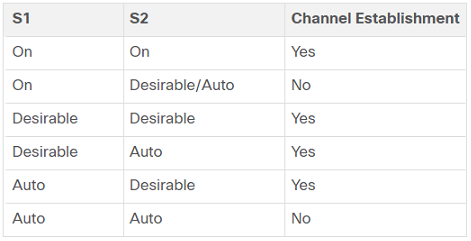

Tabellen visar olika kombinationer av PAgP-lägen på S1 och S2 och det resulterande utfallet för kanal-etablering.
