När varje switch har valt sin rotport (Root Port) fortsätter Spanning Tree Algorithm (STA) med att bestämma vilka portar som ska vara utsedda portar (Designated Ports).

Vad är en utsedd port?

En utsedd port är den port på ett nätverkssegment som har lägst vägkostnad till rotbryggan. Denna port ansvarar för att vidarebefordra trafik från segmentet mot rotbryggan.

Viktiga egenskaper:

• Varje nätverkssegment (länk) har exakt en utsedd port.
• Den utsedda porten är den port som erbjuder den bästa vägen till rotbryggan från det segmentet.
• Utsedda portar arbetar i forwarding state, vilket innebär att de kan vidarebefordra både användardata och BPDU-meddelanden.

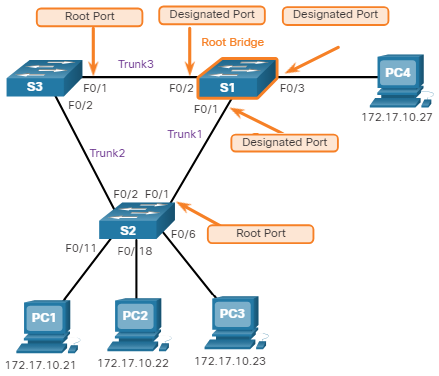

Rotbryggans portar

Alla portar på rotbryggan är utsedda portar. Detta beror på att rotbryggan har lägst kostnad till sig själv (kostnad = 0) och därför alltid representerar den bästa vägen från varje anslutet segment.

Efter att rotportar och utsedda portar har valts gäller följande:

• Root Port – bästa vägen från en switch till rotbryggan
• Designated Port – bästa vägen från ett segment till rotbryggan
• Övriga portar – blir alternativa eller blockerade portar

Resultatet blir en loopfri topologi där varje switch har en enda aktiv väg till rotbryggan.

Utsedd port när en rotport finns

Om ena änden av en länk är en rotport blir porten i andra änden automatiskt utsedd port.

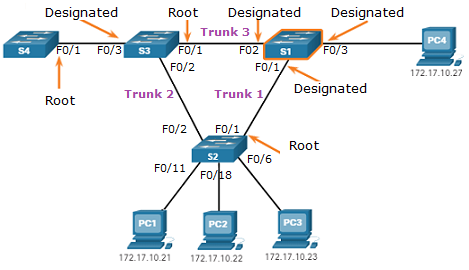

Anta att en ny switch S4 ansluts till S3.

I detta scenario gäller följande:

• Fa0/1 på S4 blir rotport, eftersom den ger den bästa (och enda) vägen till rotbryggan.
• Fa0/3 på S3, som är ansluten till S4, blir då utsedd port för segmentet mellan S3 och S4.

Viktigt:

Alla switchportar som är anslutna till slutenheter (till exempel datorer, servrar eller skrivare) blir också utsedda portar, eftersom dessa segment endast innehåller en switch.

Utsedd port när ingen rotport finns

Det finns också situationer där ingen av portarna på ett segment är rotport. Detta inträffar exempelvis när två icke-rot-switchar är anslutna till varandra.

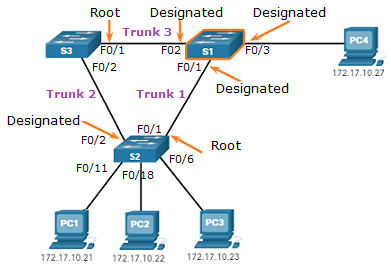

Anta att det finns en länk mellan S2 och S3 där:

• ingen av switcharna är rotbryggan
• båda switcharna redan har sina rotportar via andra länkar

I detta fall måste STA avgöra vilken av portarna som blir utsedd port.

Beslutsprocess

1. Switcharna jämför sin totala vägkostnad till rotbryggan.
2. Den switch som har lägst kostnad får sin port vald som utsedd port.

Om kostnaden är lika

Om båda switcharna har samma vägkostnad till rotbryggan används nästa jämförelse: lägst Bridge ID (BID). Den switch som har lägst BID får då sin port vald som utsedd port.

I exemplet:

• S2 och S3 har samma kostnad till rotbryggan
• S2 har lägre BID

Därför blir Fa0/2 på S2 vald till utsedd port för länken mellan S2 och S3. Porten på S3 blir i detta fall alternativ eller blockerad port.

Sammanfattning

Efter att rotportar har valts bestämmer STA en utsedd port för varje nätverkssegment. Den utsedda porten är den port som har lägst vägkostnad till rotbryggan och ansvarar för att vidarebefordra trafik från segmentet mot rotbryggan.

Tillsammans med rotportarna skapar dessa portar en loopfri logisk topologi, där varje switch har en enda aktiv väg till rotbryggan, medan övriga redundanta länkar hålls i ett blockerat tillstånd.
