Labb 5: Rapid PVST+

I denna laboration ska du stegvis bygga upp, analysera och optimera ett switchat nätverk med hjälp av Spanning Tree Protocol (STP).

Cisco-switchar använder som standard PVST+ (Per VLAN Spanning Tree Plus), vilket är en vidareutveckling av det klassiska STP (IEEE 802.1D). PVST+ innebär att varje VLAN får en egen STP-instans därmed en egen topologi.

När du kontrollerar spanning-tree med kommandon som show spanning-tree kan det dock se ut som att switchen kör PVST. I praktiken är detta en förenklad visning — det som faktiskt används är PVST+.

Det är viktigt att förstå denna skillnad eftersom:

  • PVST+ möjliggör separat hantering per VLAN
  • Du kan designa nätverket mer effektivt
  • Olika VLAN kan använda olika vägar genom nätverket

Laborationen delas in i tre huvuddelar:

  1. Analysera standardbeteende (PVST+)
  2. Aktivera och jämföra med RPVST+
  3. Optimera och säkra nätverket

Syftet är att du ska förstå hur STP fungerar i praktiken, hur root bridge väljs, hur portroller bestäms och hur nätverket kan designas för bättre prestanda och stabilitet.

Steg 1: Analys av PVST+

Switcharna kommer automatiskt att välja Root Bridge (lägsta Bridge ID), beräkna bästa vägar baserat på cost och blockera redundanta länkar.

Du ska analysera:

  • Vilken switch är Root Bridge per VLAN
  • Vilka portar är:
    • Root Ports
    • Designated Ports
    • Blocked Ports
  • Vilka cost-värden används
  • Vilken port blockeras och varför

Steg 2: Aktivera RPVST+

Exekvera kommandot: spanning-tree mode rapid-pvst
Detta innebär att swichen kör standarden 802.1w istället 802.1D (klassisk STP). Det innebär att konvergensen är snabbare vid förändringar i nätverket.

Med RPVST+ är portrollerna lite annorlunda:

  • Root Port
  • Designated Port
  • Alternate Port

Steg 3: Design av Root Bridge

Nu ska nätverket optimeras genom att:

  • VLAN 10 på SW1 blir Root Bridge och SW2 stand-by Root Bridge
  • VLAN 20 på SW2 blir Root Bridge och SW3 stand-by Root Bridge
  • VLAN 30 på SW3 blir Root Bridge och SW1 stand-by Root Bridge

Steg 4: Skerställa access-portar

I sista steget säkrar du accessportar.

  • PortFast används för att porten går direkt till forwarding
  • BPDU Guard används för att skydda nätverket genom att stänga av porten (err-disabled) om en BPDU tas emot.

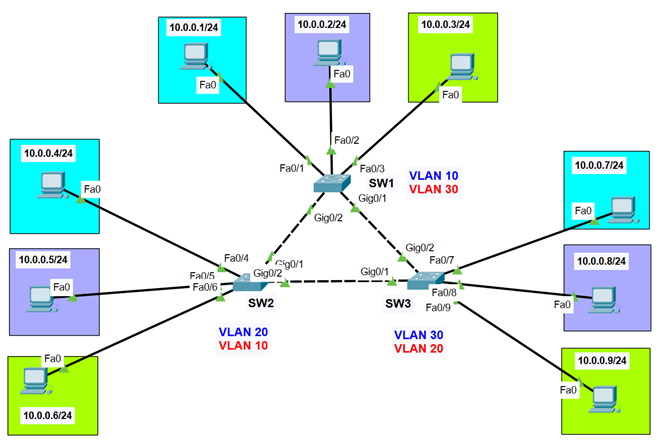

Topologi

Konfigurationer

kod att komma
