STP (Spanning Tree Protocol) är ett centralt protokoll i Ethernet-nätverk som används för att förhindra loopar. Det fungerar genom att blockera redundanta länkar och därmed skapa en logisk, loopfri topologi.
Samtidigt har moderna nätverk utvecklats och ställer idag högre krav på tillgänglighet, snabb konvergens och effektiv användning av resurser. I dessa miljöer räcker inte klassisk STP alltid till, vilket har lett till både förbättringar och alternativa lösningar.
Problemet med klassisk STP
Klassisk STP har flera begränsningar som blir tydliga i större nätverk.
- Långsam konvergens (~50 sekunder) – När en förändring sker i nätverket tar det relativt lång tid innan STP stabiliserar topologin. Under denna tid kan trafik påverkas.
- Blockering av redundanta länkar – För att undvika loopar stänger STP av vissa länkar, vilket innebär att tillgänglig bandbredd inte utnyttjas fullt ut.
- Begränsad skalbarhet – I nät med många VLAN och switchar blir STP svårare att hantera och mindre effektivt.
Detta gör att STP, i sin grundform, inte alltid uppfyller kraven i moderna nätverksmiljöer.
Förbättringar av STP
Istället för att helt ersätta STP har man först utvecklat förbättrade versioner.
- RSTP (Rapid STP – 802.1w) – RSTP förbättrar konvergensen avsevärt genom att introducera snabbare portövergångar och tydligare portroller. I praktiken innebär detta att nätverket kan återhämta sig på några sekunder istället för upp till 50 sekunder.
- MSTP (Multiple STP – 802.1s) – MSTP gör det möjligt att hantera flera VLAN mer effektivt genom att gruppera dem i instanser. Detta minskar belastningen på nätverket och gör designen mer skalbar.
Det är viktigt att förstå att dessa inte ersätter STP, utan bygger vidare på samma grundprincip.
Alternativa Layer 2-tekniker
I mer avancerade nätverk används tekniker som helt undviker den traditionella STP-modellen.
- MLAG (Multi-Chassis Link Aggregation) – MLAG gör att två switchar kan uppträda som en logisk enhet. Detta gör att alla länkar kan vara aktiva samtidigt, vilket eliminerar behovet av att blockera portar och ger bättre utnyttjande av bandbredd.
- TRILL (Transparent Interconnection of Lots of Links) – TRILL kombinerar egenskaper från Layer 2 och Layer 3 genom att använda routingliknande beräkningar för att hitta bästa väg. Detta gör att flera vägar kan användas parallellt utan risk för loopar.
- SPB (Shortest Path Bridging) – SPB är en IEEE-standard som använder kortaste-väg-beräkningar liknande routingprotokoll. Resultatet är en effektiv och loopfri topologi där alla länkar kan användas.
Dessa tekniker används främst i större och mer avancerade nätverk.
Layer 3 istället för STP
En mycket viktig utveckling i moderna nätverk är att flytta logiken från Layer 2 till Layer 3.
- Routing mellan switchar – Istället för att använda STP mellan switchar används Layer 3-switchar med routing aktiverad.
- Inga loopar på Layer 3 – Routingprotokoll som OSPF hanterar redundans utan att skapa loopar, vilket innebär att inga portar behöver blockeras.
- Effektiv användning av länkar – Alla länkar kan användas aktivt, vilket ger bättre prestanda och snabbare konvergens.

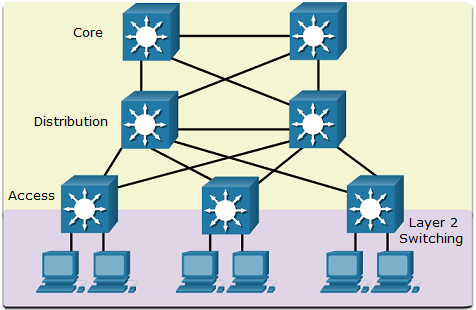

I praktiken innebär detta att STP ofta begränsas till accesslagret, medan distribution och core använder routing.
Modern nätverksdesign

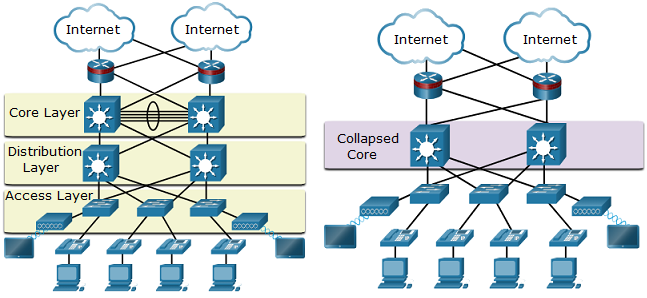

Moderna nätverk byggs ofta enligt en hierarkisk modell.
- Access Layer – Här ansluts slutenheter som datorer och skrivare. STP används fortfarande här för att skydda mot loopar.
- Distribution Layer – Här hanteras routing, policyer och trafikstyrning.
- Core Layer – Detta lager ansvarar för snabb transport av trafik genom nätverket.
I många nät kombineras distribution och core i en så kallad Collapsed Core-design, vilket förenklar arkitekturen.
Sammanfattning
STP är fortfarande ett viktigt protokoll för att förhindra loopar i Ethernet-nätverk, men det har begränsningar i moderna miljöer. För att hantera dessa har STP utvecklats till snabbare och mer skalbara varianter som RSTP och MSTP. Samtidigt används alternativa tekniker och Layer 3-routing för att förbättra redundans, prestanda och skalbarhet.
