Innan du konfigurerar EtherChannel behöver du kontrollera att portarna kan fungera tillsammans. De ska bilda en gemensam logisk kanal och måste därför ha enhetliga inställningar. Felaktiga inställningar kan hindra en port från att ingå i kanalen eller orsaka problem med trafiken.

Stöd för EtherChannel

Switchmodellen och programvaran avgör vilka portar som kan användas och hur många länkar som kan ingå. På många Cisco-switchar stöds upp till åtta aktiva länkar per kanal. Med LACP kan det även finnas stöd för standby-länkar.

Portarna behöver inte ligga bredvid varandra. På utrustning som stöder det kan de också finnas på olika moduler eller olika switchar i samma switchstack.

Hastighet och duplex

Alla medlemsportar ska använda samma hastighet och duplexläge. Inställningarna måste också vara kompatibla med portarna i andra änden av länkarna.

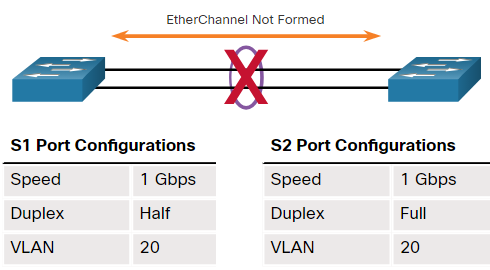

Om exempelvis portarna på S1 använder half duplex och motsvarande portar på S2 använder full duplex finns en duplexkonflikt.

Det är en felkonfiguration som måste rättas innan länkarna kan användas korrekt.

Accessportar och trunkportar

En EtherChannel på lager 2 kan konfigureras som access eller trunk. Alla medlemsportar måste använda samma läge. Accessportar och trunkportar kan alltså inte blandas i samma kanal.

I accessläge transporterar kanalen trafik för ett VLAN. Alla medlemsportar ska därför tillhöra samma access-VLAN.

I trunkläge kan kanalen transportera trafik för flera VLAN. Alla medlemsportar ska ha samma native VLAN och samma lista över tillåtna VLAN. Kontrollera också att dessa inställningar stämmer mellan switcharna, så att VLAN-trafiken kan överföras korrekt.

På en switch med stöd för lager 3 kan EtherChannel även konfigureras som ett routat interface. Då används kanalen för IP-routing i stället för som access- eller trunkförbindelse.

Kompatibla förhandlingslägen

Om kanalen använder dynamisk förhandling måste båda sidor använda samma protokoll. LACP och PAgP kan inte förhandla med varandra.

Med LACP måste minst en sida använda active. Med PAgP måste minst en sida använda desirable. En statisk EtherChannel kräver on på båda sidor.

Förhandlingen hjälper switcharna att avgöra vilka länkar som kan ingå i kanalen. Den rättar däremot inte felaktiga inställningar automatiskt. Lägena och deras kombinationer beskrivs närmare på sidorna om PAgP och LACP.

Ändringar på Port-channel och medlemsportar

När en EtherChannel har skapats representeras den av ett logiskt interface, exempelvis Port-channel 1. Gemensamma inställningar, som trunkläge och tillåtna VLAN, bör därefter ändras på detta interface. Inställningarna förs då vidare till kanalens medlemsportar.

En ändring direkt på en fysisk medlemsport gäller däremot den porten och ändrar inte automatiskt Port-channel-interfacet. Det kan skapa skillnader mellan portarna och göra att den ändrade porten inte längre kan ingå i kanalen.

Kontrollera därför både Port-channel-interfacet och de fysiska medlemsportarna när du felsöker en EtherChannel.
