Hittills har vi arbetat med switchar, men för att möjliggöra kommunikation utanför det lokala nätverket krävs även att routrar konfigureras. I denna lektion ska vi gå igenom hur man grundkonfigurerar en router, vilka typer av interface som används, samt hur man aktiverar stöd för både IPv4 och IPv6 – s.k. dual stack.

Cisco-routrar och switchar har många gemensamma drag:

  • De använder samma operativsystem (Cisco IOS).
  • De har en liknande kommandostruktur.
  • Flera grundkommandon är identiska för båda enhetstyperna.

Grundläggande konfigurationer

Som ett första steg i konfigurationen är det viktigt att:

  • Ge routern ett unikt namn (hostname)
  • Konfigurera lösenord för säker åtkomst via konsol och Telnet/SSH
  • Aktivera lösenordskryptering och lägga till ett varningsmeddelande

Exempel:

Router> enable
Router# configure terminal
Router(config)# hostname R1
R1(config)# enable secret class
R1(config)# line console 0
R1(config-line)# password cisco
R1(config-line)# login
R1(config)# line vty 0 4
R1(config-line)# password cisco
R1(config-line)# login
R1(config)# service password-encryption
R1(config)# banner motd #Authorized Access Only!#
R1(config)# end
R1# copy running-config startup-config

Dual stack

Dual stack är en teknik som gör det möjligt för en nätverksenhet att hantera både IPv4- och IPv6-trafik samtidigt. Detta är särskilt viktigt i övergångsfasen från IPv4 till IPv6.

Även om Cisco IOS till stor del är gemensamt för både switchar och routrar – med liknande kommandostruktur och konfigurationsprinciper – finns det viktiga skillnader i hårdvaran, framför allt när det gäller vilka typer av interface enheterna stöder.

  • Layer 2-switchar är i första hand utformade för lokala nätverk (LAN). De är utrustade med många FastEthernet- eller Gigabit Ethernet-portar, och används för att koppla samman enheter inom samma nätverk, t.ex. datorer, skrivare och servrar.
  • Routrar, däremot, är konstruerade för att koppla ihop olika nätverk, t.ex. LAN till WAN (Wide Area Network). De hanterar trafik mellan nätverk, utför IP-routing, och har stöd för både LAN-interface (t.ex. Ethernet) och WAN-interface såsom seriella portar eller modulära kort.

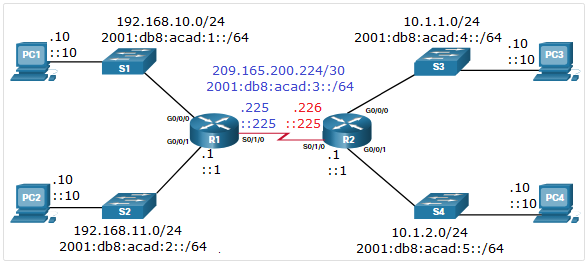

I figuren illustreras en dual-stack-topologi där konfigurationen av routerns IPv4- och IPv6-interface visas för att möjliggöra kommunikation i en miljö med både IPv4- och IPv6-trafik.

Interface-konfigurationer

Routrar är utrustade med olika typer av interface som är specifikt utformade för att koppla samman olika nätverk. Till skillnad från switchar, som främst hanterar trafik inom ett lokalt nätverk (LAN), är routrar avsedda att förmedla trafik mellan nätverk, exempelvis mellan två LAN eller mellan ett LAN och internet.

Vanliga typer av interface på routrar inkluderar:

  • Gigabit Ethernet – används för hög hastighet mellan LAN och andra nätverk
  • Serial (t.ex. Smart Serial) – används främst i WAN-lösningar för punkt-till-punkt-anslutningar
  • DSL eller kabelmodem-interface – för bredbandsanslutning i vissa miljöer
  • Fiber (SFP) – för längre avstånd eller höghastighetsanslutningar
  • Loopback-interface – virtuellt interface för hantering, testning och routingändamål

Routrar i ISR-serien (Integrated Services Routers) har ofta modulära platser där du kan lägga till olika interface beroende på behov, vilket gör dem mycket flexibla i både företags- och labbmiljöer.

Exempel på konfigurationer av en routers interface:

R1(config)# interface gigabitethernet 0/0/0
R1(config-if)# description Link to LAN 1
R1(config-if)# ip address 192.168.10.1 255.255.255.0
R1(config-if)# ipv6 address 2001:db8:acad:1::1/64
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# interface gigabitethernet 0/0/1
R1(config-if)# description Link to LAN 2
R1(config-if)# ip address 192.168.11.1 255.255.255.0
R1(config-if)# ipv6 address 2001:db8:acad:2::1/64
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# interface serial 0/0/0
R1(config-if)# description Link to R2
R1(config-if)# ip address 209.165.200.225 255.255.255.252
R1(config-if)# ipv6 address 2001:db8:acad:3::225/64
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)#

IPv4 loopback interface

Loopback-interface är en vanlig funktion på Cisco IOS-routrar och representerar ett logiskt, mjukvarubaserat interface som inte är kopplat till någon fysisk port. Eftersom det alltid är aktivt så länge routern är igång, används det som ett stabilt och pålitligt verktyg för hantering, testning och intern kommunikation. Det säkerställer att routern alltid har ett tillgängligt interface, oavsett statusen på de fysiska gränssnitten.

I praktiken används loopback-interface ofta för routingtester, som hanteringsadress eller för att emulera externa nätverk. I labbmiljöer och särskilt i Packet Tracer är de användbara för att simulera internetuppkopplingar eller skapa flera virtuella nätverk utan att behöva fler fysiska enheter.

Att aktivera ett loopback-interface och tilldela en IP-adress är enkelt, till exempel:

R1(config)# interface loopback 0
R1(config-if)# ip address 10.0.0.1 255.255.255.0
R1(config-if)# exit
R1(config)#

Moduler

Cisco-routrar är byggda med en modulär arkitektur som gör det möjligt att utrusta dem med ytterligare hårdvara när behov uppstår. Dessa moduler ger stöd för specifika nätverksteknologier, till exempel seriella interface, DSL, fiber eller specialanpassade WAN-lösningar. Om en router exempelvis ska kopplas till ett seriellt nätverk krävs en modul med seriella portar.

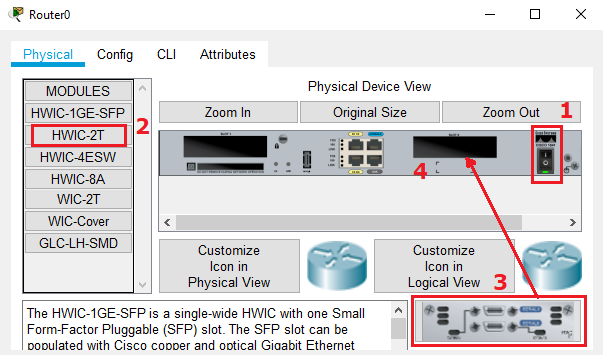

I Packet Tracer kan detta simuleras genom att installera modulen HWIC-2T, som ger två seriella gränssnitt. För att göra detta:

  1. Stäng av routern med strömbrytaren.
  2. Gå till routerns fysiska vy.
  3. Klicka på modulen HWIC-2T
  4. Dra HWIC-2T till en ledig plats (slot).
  5. Slå på routern igen.

Sammanfattning

I denna lektion har vi lärt oss grunderna i routerkonfiguration och sett hur routrar skiljer sig från switchar, både i funktion och hårdvara. Vi har konfigurerat interface för både IPv4 och IPv6 med dual stack, skapat ett loopback-interface och förstått hur modulära routrar kan anpassas för olika behov. Dessa färdigheter är centrala för att bygga och hantera moderna, skalbara nätverk.
