I den här laborationen kommer du att konfigurera ett Intrusion Prevention System (IPS) på en Cisco 1941-router för att skydda ett LAN-nätverk mot olika typer av attacker. IPS används för att övervaka nätverkstrafik i realtid och för att blockera misstänkt eller skadlig trafik innan den når sitt mål. Genom att aktivera specifika signaturer kan du upptäcka och blockera olika typer av hot, såsom ICMP-baserade attacker.

För att kunna implementera IPS på din Cisco-router krävs att säkerhetsmodulen Technology-package SecurityK9 är aktiverad. Denna licens ger tillgång till avancerade säkerhetsfunktioner, inklusive IPS. Standardlicensen på många Cisco-enheter inkluderar inte IPS-funktionalitet, och du kommer att behöva en uppgradering till SecurityK9 License för att konfigurera och använda IPS.

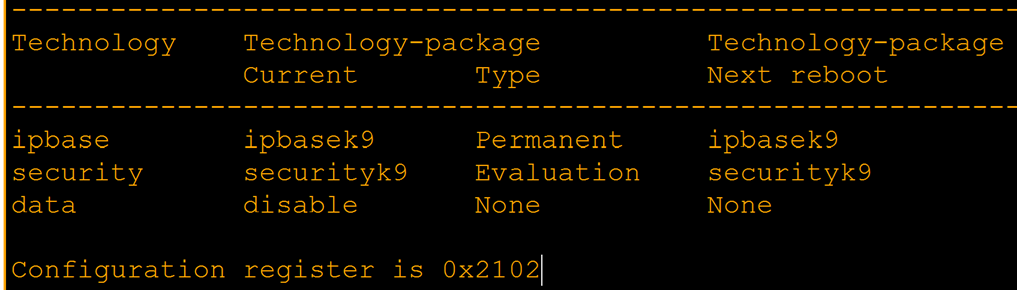

Bilden visar att securityk9 typ evaluation har installerats

Komponenter och teori

Intrusion Prevention System (IPS): IPS är en säkerhetsfunktion som aktivt övervakar inkommande och utgående trafik i nätverket. Om ett misstänkt eller farligt mönster upptäcks, kan IPS blockera trafiken i realtid. IPS fungerar med signaturer som specificerar regler för vad som anses vara skadlig trafik. I den här laborationen använder vi signaturer för att övervaka ICMP-trafik och blockera potentiella Ping-attacker.
Signaturer: Signaturer är fördefinierade regler som beskriver specifika typer av trafik eller beteenden som ska övervakas. En signatur identifierar trafik som uppfyller vissa kriterier, som ICMP Echo Requests (Ping), och utlöser åtgärder som att blockera eller logga trafiken. I denna laboration aktiverar vi signatur 2004 för att blockera ICMP Echo Requests.
Syslog: Syslog är ett standardiserat protokoll som används för att skicka logg-meddelanden till en central server. Genom att aktivera Syslog på routern kan IPS-genererade händelser loggas och övervakas på en central Syslog-server, vilket underlättar felsökning och övervakning.

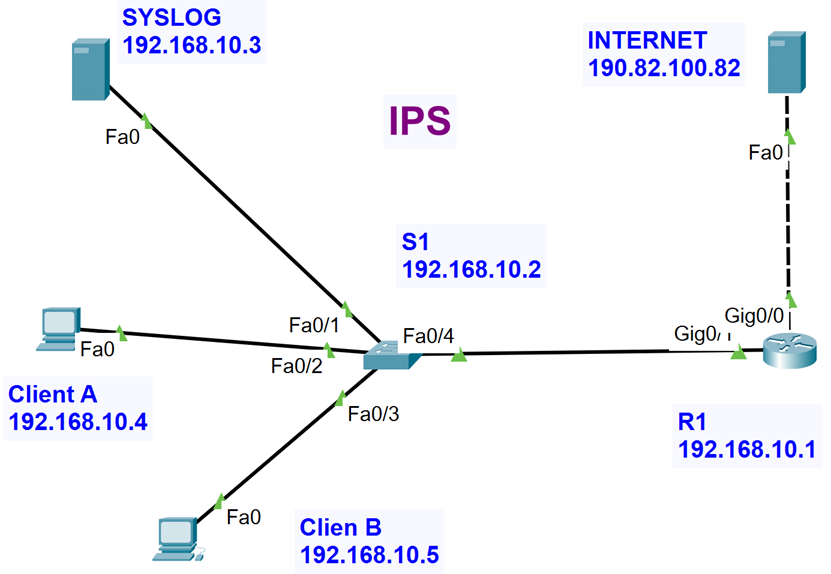

Topologi

Observera att Intrusion Prevention Systems (IPS) är en säkerhetsfunktion som aktivt övervakar och inspekterar trafik på Lager 3 (nätverkslagret) och uppåt, och är oftast konfigurerat på routrar och brandväggar.

Konfigurationer

Syslog och NTP server
IP Address: 192.168.10.3
Subnet Mask: 255.255.255.0
Default Gateway: 192.168.10.1
DNS server: 0.0.0.0
PC1
IP Address: 192.168.10.4
Subnet Mask: 255.255.255.0
Default Gateway: 192.168.10.1
DNS server: 0.0.0.0
PC2
IP Address: 192.168.10.5
Subnet Mask: 255.255.255.0
Default Gateway: 192.168.10.1
DNS server: 0.0.0.0
Switch konfiguration
S1(config)# interface vlan 1
S1(config-if)# ip address 192.168.10.2 255.255.255.0
S1(config-if)# no shutdown
S1(config-if)# exit
S1(config)# ip default-gateway 192.168.10.1
S1(config-if)# end
S1# copy running-config startup-config

Extern host

IP Address: 190.82.100.82
Subnet Mask: 255.255.255.0
Default Gateway: 192.168.10.1
DNS server: 0.0.0.0

IPS konfiguration:

Aktivera en demo-licens
R1(config)# license boot module c1900 technology-package securityk9
R1(config)# exit
Acceptera modulens license genom att skriva "Yes"
R1# copy running-config startupconfig
R1# reload
Skapa en katalog för IPS-konfiguration
R1# mkdir digintoIPS
Ange sökvägen till IPS-konfigurationsplats (digintoIPS)
R1(config)# ip ips config location flash:digintoIPS
Skapa en IPS-policy med ett namn, t.ex. iosps
R1(config)# ip ips name iosips
Aktivera notifiering via Syslog. IP-händelser loggas och skickas till SYSLOG-servern
R1(config)# ip ips notify log
R1(config)# logging 192.168.10.3
R1(config)# logging trap debugging
Konfigurera IPS att stänga ned vid fel så att nätverkstrafik blockeras.
R1(config)# ip ips fail closed
Hantera signaturkategorier. Inaktivera först alla signaturer och aktivera sedan specifika grundläggande signatur.
R1(config)# ip ips signature-category
R1(config-ips-category)#category all
R1(config-ips-category-action)#retired true
R1(config-ips-category-action)# exit
R1(config-ips-category)#category ios_ips basic
R1(config-ips-category-action)#retired false
R1(config-ips-category-action)# exit
R1(config-ips-category)# exit
Acceptera ändringarna genom att trycka på Enter [confirm]
Aktivera IPS på interfacet g0/1
R1(config)# interface g0/1
R1(config-if)# ip ips iosips out
R1(config-if)# exit
Konfigurera en specifik signatur
R1(config)# ip ips signature-definition
Aktivera signatur 2004 (retired false och enabled true) för ICMP Echo Request övervakning
R1(config-sigdef)# signature 2004 0
Obs. Om signatur 2004 upptäcker en attack, kommer trafiken att blockeras.
R1(config-sigdef-sig)# status
R1(config-sigdef-sig-status)# retired false
R1(config-sigdef-sig-status)# enabled true
R1(config-sigdef-sig-status)# exit
Definiera och tillämpa åtgärder för signaturen
R1(config-sigdef-sig)# engine
R1(config-sigdef-sig-engine)# event-action deny-packet-inline
Slutför och tillämpa konfigurationen (exit flera ggr)
R1(config-sigdef-sig-engine)# exit
R1(config-sigdef-sig)# exit
R1(config-sigdef)# exit
Do you want to accept these changes? [confirm]?
Acceptera ändringarna genom att trycka på Enter [confirm]
R1(config)#

Efter att du har avslutat signaturkonfigurationen och accepterat de gjorda ändringarna, bör du testa att pinga från den externa IP-adressen 190.82.100.82 till en intern host. När IPS blockerar denna trafik, kommer routern att skicka loggmeddelanden till Syslog-servern.

Att pinga från en host i det lokala nätverket till en extern enhet kommer att fungera normalt, medan ping-förfrågningar från externa enheter till interna enheter ska blockeras omedelbart, och dessa blockeringar kommer att loggas av IPS och skickas till Syslog-servern för vidare analys.

Loggdetaljer
