Router-on-a-Stick | L3 switch inter-VLAN
Förutom att använda ping för att testa anslutningen mellan enheter, kan flera show-kommandon användas för att verifiera och felsöka konfigurationen av router-on-a-stick. Dessa kommandon ger detaljerad insikt i routerns och switchens konfiguration och tillstånd. Här är några exempel och hur de används:

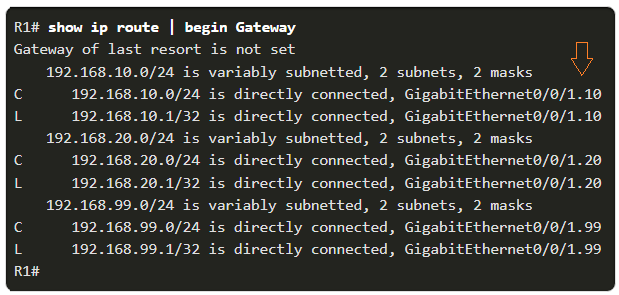

show ip route
Kommandot show ip route används för att verifiera att underinterface visas i routerns routing-tabell. Tabellen bör innehålla tre anslutna rutter (markerade som C nätverksadressen och L host-adressen) som representerar varje VLAN, tillsammans med deras respektive utgångsinterface (exit-interface). Genom att granska routing-tabellen kan du bekräfta att underinterfacen är korrekt konfigurerade och att de tillhör rätt delnät. Detta steg är avgörande för att säkerställa korrekt routing mellan VLAN.
show ip interface brief
Kommandot show ip interface brief ger en översikt över routerns samtliga interface och deras nuvarande tillstånd. Detta inkluderar information om varje underinterface, dess tilldelade IPv4-adress, och dess operativa status. Genom att granska denna information kan du säkerställa att alla underinterface är aktiva och korrekt konfigurerade med rätt IP-adresser. Om ett underinterface inte visas som up/up, kan det indikera ett problem som behöver åtgärdas.

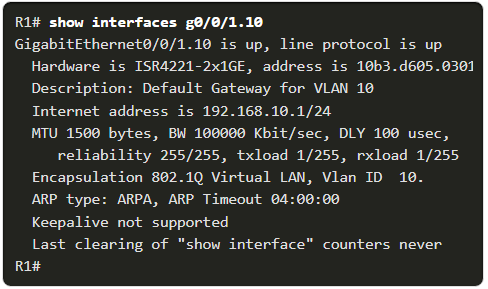

show interfaces
Med kommandot show interfaces kan du inspektera detaljerad information om ett specifikt interface, inklusive dess fysiska och logiska konfiguration. Det används för att kontrollera att ett underinterface är korrekt kopplat till rätt VLAN och att det stödjer 802.1Q protokollet för VLAN-taggning. Detta kommando hjälper också till att identifiera eventuella problem med hastighet, duplex-inställningar eller felaktig inkapsling.

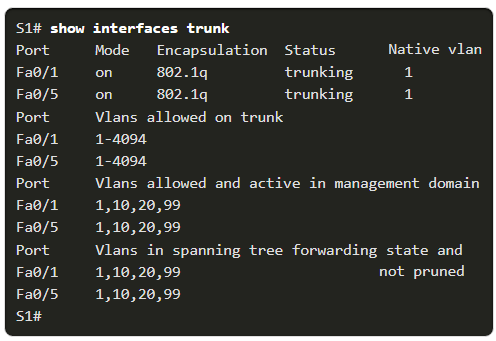

show interface trunk
Om det finns en felkonfiguration på switchens trunkportar är kommandot show interfaces trunk ett värdefullt verktyg. Det visar vilka trunkportar som är aktiva, vilka VLAN som tillåts över trunken, och om Native VLAN är korrekt inställt. Genom att granska trunkportarna kan du säkerställa att alla nödvändiga VLAN är inkluderade och att trunking fungerar som förväntat.
Sammanfattning
Show-kommandon är kraftfulla verktyg för felsökning och övervakning av nätverkskonfigurationer. De ger kritisk information om interface, routing-tabeller, VLAN-konfigurationer och trunklänkar. För router-on-a-stick-konfigurationen är de fyra specifika kommandona som nämnts ovan särskilt viktiga. De hjälper dig att identifiera och åtgärda problem samt verifiera att alla delar av konfigurationen fungerar som de ska. Genom att använda dessa kommandon kan du säkerställa en stabil och korrekt implementation av inter-VLAN-routing.
