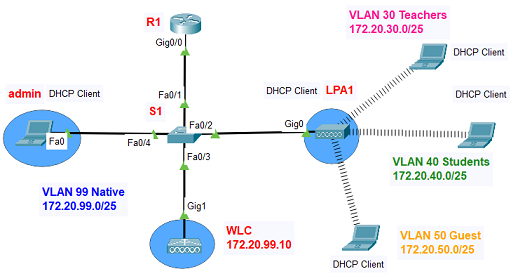

• Switch> enable
• Switch# configure terminal
• Switch(config)# hostname S1
• S1(config)# vlan 30
• S1(config-vlan)# name Teachers
• S1(config-vlan)# vlan 40
• S1(config-vlan)# name Students
• S1(config-vlan)# vlan 50
• S1(config-vlan)# name Guests
• S1(config-vlan)# vlan 99
• S1(config-vlan)# name Native
• S1(config-vlan)# exit
• S1(config)# interface range fa0/1-3
• S1(config-if)# switchport mode trunk
• S1(config-if)# switchport trunk native vlan 99
• S1(config-if)# exit
• S1(config)# int fa0/4
• S1(config-if)# switchport mode access
• S1(config-if)# switchport access vlan 99
• S1(config-if)# end
• S1# copy running-config startup-config

• Router> enable
• Router# configure terminal
• Router(config)# hostname R1
• R1(config)# interface g0/0.30
• R1(config-subif)# encapsulation dot1q 30
• R1(config-subif)# ip address 172.20.30.1 255.255.255.128
• R1(config-subif)# no shut
• R1(config-subif)# interface g0/0.40
• R1(config-subif)# encapsulation dot1q 40
• R1(config-subif)# ip address 172.20.40.1 255.255.255.128
• R1(config-subif)# no shut
• R1(config-subif)# interface g0/0.50
• R1(config-subif)# encapsulation dot1q 50
• R1(config-subif)# ip address 172.20.50.1 255.255.255.128
• R1(config-subif)# no shut
• R1(config-subif)# interface g0/0.99
• R1(config-subif)# encapsulation dot1q 99 native
• R1(config-subif)# ip address 172.20.99.1 255.255.255.128
• R1(config-subif)# no shut
• R1(config-subif)# exit
• R1(config)#
• R1(config)# ip dhcp excluded-address 172.20.30.1 172.20.30.10
• R1(config)# ip dhcp excluded-address 172.20.40.1 172.20.40.10
• R1(config)# ip dhcp excluded-address 172.20.50.1 172.20.50.10
• R1(config)# ip dhcp excluded-address 172.20.99.1 172.20.99.10
• R1(config)# ip dhcp pool vlan-99
• R1(dhcp-config)# network 172.20.99.0 255.255.255.128
• R1(dhcp-config)# default-router 172.20.99.1
• R1(dhcp-config)# dns-server 8.8.8.8
• R1(dhcp-config)# exit
• R1(config)# ip dhcp pool vlan-50
• R1(dhcp-config)# network 172.20.50.0 255.255.255.128
• R1(dhcp-config)# default-router 172.20.50.1
• R1(dhcp-config)# dns-server 8.8.8.8
• R1(dhcp-config)# exit
• R1(config)# ip dhcp pool vlan-40
• R1(dhcp-config)# network 172.20.40.0 255.255.255.128
• R1(dhcp-config)# default-router 172.20.40.1
• R1(dhcp-config)# dns-server 8.8.8.8
• R1(dhcp-config)# exit
• R1(config)# ip dhcp pool vlan-30
• R1(dhcp-config)# network 172.20.30.0 255.255.255.128
• R1(dhcp-config)# default-router 172.20.30.1
• R1(dhcp-config)# dns-server 8.8.8.8
• R1(dhcp-config)# end
• R1#

• Verifiera IP-kommunikation:
  • Starta kommandotolken (CMD) på admin-datorn.
  • Skriv ping 172.20.99.10 och tryck på Enter för att bekräfta IP-kommunikationen mellan admin-datorn och WLC.
  • Om kommunikationen mellan admin-dator och WLC fungerar starta webbläsaren från admin-dator

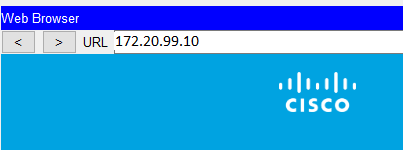

• Logga in på WLC GUI:
  • Ange som URL IP-adressen 172.20.99.10

• Skapa ett admin-konto och ange som lösenordet Admin123

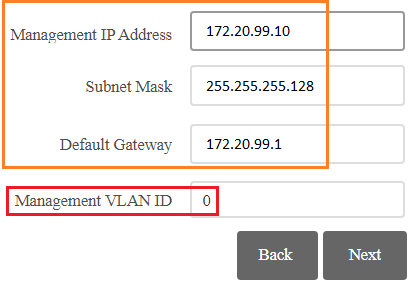

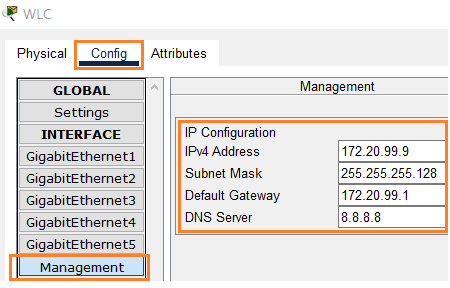

• Konfigurera Management interface utan att ändra VLAN ID

• Skapa ett trådlös nätverk

• Klicka ett par gånger på Next och därefter slutar du den första delen av WLC-konfigurationen genom att klicka på APPLY. Det tar en stund innan den grafiska konfigurationen är tillbaka.
• För att snabba till processen klicka på den vita ikonen som ser ut vara en dubbel pil längs ner till vänster.

• Verifiera IP-kommunikation:
  • Starta kommandotolken (CMD) på admin-datorn.
  • Skriv ping 172.20.99.10 och tryck på Enter för att bekräfta IP-kommunikationen mellan admin-datorn och WLC.
• Logga in på WLC:
  • Öppna en webbläsare på admin-datorn.
  • Ange https://172.20.99.10 i URL-fältet och tryck på Enter.
  • Logga in som admin genom att ange användarnamnet admin och lösenordet Admin123.
• Sammanfattning (Monitor):
  • Efter inloggning kommer du att se en sammanfattning (Monitor) som visar alla inställningar och vilka AP (Access Points) som har fångats upp.
• Kontrollera WLAN-Teachers:
  • Klicka på fliken WLAN.
  • Kontrollera att det trådlösa nätverket WLAN-Teachers har skapats och visas i listan över tillgängliga WLAN.

• Klicka på nummer 1 för att se detaljer för WLAN-Teachers.
  • Observera att interfacet som standard är satt till management.
  • Detta ska ändras till INT-Teachers, men först måste vi skapa det interfacet

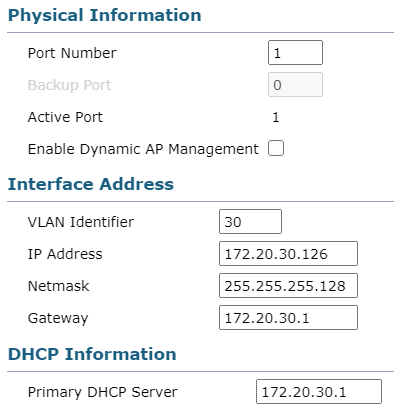

• Skapa interface INT-Teachers:
  • Gå till fliken Controller och klicka på Interfaces.
  • Klicka på knappen New för att skapa ett nytt interface.
  • Ange följande information:
    • Port Number 1
    • Interface Name: INT-Teachers
    • VLAN ID: 30
    • IP Address: 172.20.30.2
    • Netmask: 255.255.255.128
    • Gateway: 172.20.30.1
    • Primary DHCP Server: 172.20.99.1

• Spara interface-inställningarna:
  • Klicka på Apply för att spara det nya interfacet INT-Teachers.
• Återgå till WLAN-Teachers:
  • Gå tillbaka till fliken WLAN.
  • Klicka återigen på nummer 1 för WLAN-Teachers.
  • Ändra interfacet från management till INT-Teachers.
  • Spara inställningarna.

• Högst upp i WLAN redigerare hittar du knappen back.
• Klicka på den knappen för återgå till huvudsidan.
• Skapa andra interface:
  • INT-Students
  • Port number 1, VLAN Identifier 40, IP address 172.20.40.126, 255.255.255.128, Gateway 172.20.40.1, Primary DHCP server 172.20.40.1
  • INT-Guests
  • Port number 1, VLAN Identifier 50, IP address 172.20.50.126, 255.255.255.128, Gateway 172.20.50.1, Primary DHCP server 172.20.50.1

Skapa WLAN-Students

1. Gå till fliken WLAN:

   • Klicka på fliken WLAN i WLC GUI.

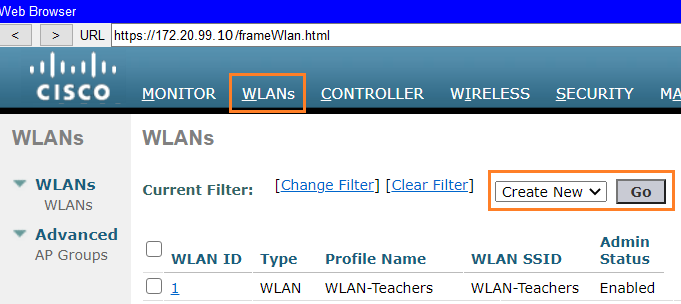

2. Skapa ett nytt WLAN:

   • Klicka på knappen Go för att skapa ett nytt WLAN.

1. • Ange följande information:
     • Profile Name: WLAN-Students
     • SSID: WLAN-Students
     • Se till att det är aktiverat (enabled)
   • Klicka på Apply och därefter återgå till fliken WLAN

2. Konfigurera WLAN-Students:

   • Klicka på nummer 2 (WLAN-Students)
   • Under fliken Security:
     • Välj Layer 2 Security och välj WPA+WPA2.
     • Under WPA+WPA2 Parameters, välj WPA2 Policy och AES Encryption.
     • Ange PSK (Pre-Shared Key) och skriv in lösenfrasen (Diginto123).
   • Under fliken Advanced, aktivera FlexConnect Local Switching och FlexConnect Local Auth.
   • Under fliken Interface, välj interfacet INT-Students.

3. Spara WLAN-Students:

   • Klicka på Apply för att spara konfigurationen av WLAN-Students.

Skapa WLAN-Guests

1. Gå till fliken WLAN:

   • Klicka på fliken WLAN i WLC GUI.

2. Skapa ett nytt WLAN:

   • Klicka på knappen New för att skapa ett nytt WLAN.
   • Ange följande information:
     • Profile Name: WLAN-Guests
     • SSID: WLAN-Guests
   • Klicka på Apply för att gå vidare till konfigurationssidan.

3. Konfigurera WLAN-Guests:

   • Under fliken General, se till att WLAN är enabled.
   • Under fliken Security:
     • Välj Layer 2 Security och välj None för att skapa ett öppet nätverk.
   • Under fliken Advanced, aktivera FlexConnect Local Switching.
   • Under fliken Interface, välj interfacet INT-Guests.

4. Spara WLAN-Guests:

   • Klicka på Apply för att spara konfigurationen av WLAN-Guests.

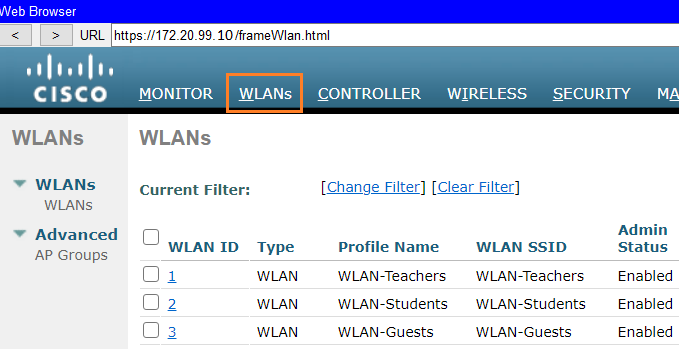

   • Se till att du har samma lista som visas på bilden:

Följande steg visar hur du utrustar alla laptops med ett trådlöst nätverkskort och konfigurerar dem att ansluta till respektive WLAN med rätt inställningar. Ett exempel på konfigurationen för WLAN-Teachers illustreras med en bild.

1. Utrusta laptops med trådlöst nätverkskort:
   • Dubbelklicka på en laptop i Packet Tracer för att öppna enhetsfönstret.
   • Gå till fliken Physical.
   • Stäng av laptopen genom att klicka på Power-knappen.
   • Dra och släpp ett trådlöst nätverkskort (t.ex. WPC300N) till den tomma kortplatsen på laptopen.
   • Starta om laptopen genom att klicka på Power-knappen igen.

2. Konfigurera trådlöst nätverkskort (Wireless0):
   • Gå till fliken Desktop och öppna PC Wireless.
   • Klicka på Wireless0 i spalten till vänster.
   • Ange nätverksnamn (SSID):
     • För VLAN Teachers: Ange WLAN-Teachers.
     • För VLAN Students : Ange WLAN-Students.
     • För VLAN Guests: Ange WAN-Guests.
   • Konfigurera säkerhetsinställningar:
     • Autentisering: Välj WPA2-PSK.
     • Pass Phrase: Ange Diginto123.
     • Kryptering: Välj AES.
   • IP-konfiguration:
     • Se till att IP-konfigurationen är inställd på DHCP.

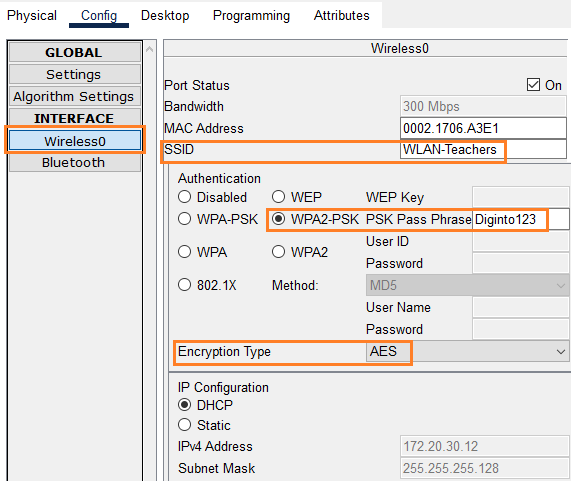

Bildillustration (Exempel för WLAN-Teachers)

Bilden ovan visar konfigurationsfönstret för WLAN-Teachers, där SSID är inställt på "WLAN-Teachers", säkerhetsinställningarna är inställda på WPA2-PSK med Pass Phrase "Diginto123", och krypteringen är inställd på AES.

• Konfigurera de andra laptops på samma sätt men till respektive WLAN.
