Labb 20: HSRP 1

I denna laboration implementeras HSRP (Hot Standby Router Protocol), ett redundansprotokoll som säkerställer att nätverksenheter alltid har tillgång till en default gateway även om den primära routern går ner. HSRP tillhandahåller en virtuell router med en gemensam virtuell IP-adress och virtuell MAC-adress som fungerar som en enda gateway för anslutna enheter, även om flera fysiska routrar är konfigurerade i bakgrunden. Vid fel på den primära routern tar en standby-router automatiskt över för att undvika driftstopp.

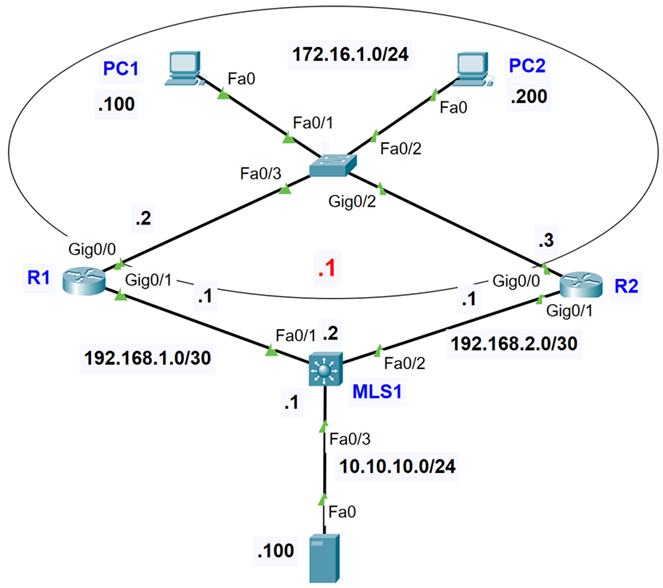

Topologi


I detta scenario konfigureras router R1 som den aktiva routern med en högre prioritet på 150, medan R2 konfigureras som standby-router och default prioritet, 100. Båda routrarna är anslutna till en switch, där två datorer (PC1 och PC2) använder 172.16.1.1 som sin virtuella default gateway. R1 och R2 kommer att hantera all trafik som skickas till den virtuella IP-adressen, och om R1 går ner, tar R2 automatiskt över.

Konfigurationer

Router R1 adresseras och konfigureras som HSRP aktive router

  • R1(config)# interface g0/0
  • R1(config-if)# ip address 172.16.1.2 255.255.255.0
  • R1(config-if)# no shutdown
  • R1(config-if)# exit
  • R1(config)# interface g0/1
  • R1(config-if)# ip address 192.168.1.1 255.255.255.252
  • R1(config-if)# no shutdown
  • R1(config-if)# exit
  • R1(config)#
  • R1(config)# interface g0/0
  • Aktivera HSRP version 2
  • R1(config-if)# standby version 2
  • Sätt den virtuella IP-adressen
  • R1(config-if)# standby 1 ip 172.16.1.1
  • Sätt prioriteten till 150 för att göra R1 aktiv
  • R1(config-if)# standby 1 priority 150
  • Tillåt R1 att ta över som aktiv router
  • R1(config-if)# standby 1 preempt
  • R1(config-if)# exit
  • R1(config)# router eigrp 100
  • Avaktivera automatisk sammanfattning
  • R1(config-router)# no auto-summary
  • Inkludera nätverket mellan routern och switchen
  • R1(config-router)# network 172.16.1.0 0.0.0.255
  • Inkludera nätverket mellan R1 och MLS1
  • R1(config-router)# network 192.168.1.0 0.0.0.3
  • R1(config-router)# end
  • R1# write memory

Router R2 adresseras och konfigureras som HSRP standby router.

  • R2(config)# interface g0/0
  • R2(config-if)# ip address 172.16.1.3 255.255.255.0
  • R2(config-if)# no shutdown
  • R2(config-if)# exit
  • R2(config)# interface g0/1
  • R2(config-if)# ip address 192.168.2.1 255.255.255.252
  • R2(config-if)# no shutdown
  • R2(config-if)# exit
  • R2(config)#
  • R2(config)# interface g0/0
  • Aktivera HSRP version 2
  • R2(config-if)# standby version 2
  • Sätt samma virtuella IP-adress
  • R2(config-if)# standby 1 ip 172.16.1.1
  • Standardprioritet 100 för standby-router
  • R2(config-if)# standby 1 priority 100
  • Tillåt R2 att ta över om R1 misslyckas
  • R2(config-if)# standby 1 preempt
  • R2(config-if)# exit
  • R2(config)# router eigrp 100
  • Avaktivera automatisk sammanfattning
  • R2(config-router)# no auto-summary
  • Inkludera nätverket mellan routern och switchen
  • R2(config-router)# network 172.16.1.0 0.0.0.255
  • Inkludera nätverket mellan R2 och MLS1
  • R2(config-router)# network 192.168.2.0 0.0.0.3
  • R2(config-router)# end
  • R2# write memory

Switchen är av modellen 3560 och som L3 switch kan adresseras.

  • MLS1(config)# interface fa0/1
  • MLS1(config-if)# ip address 192.168.1.2 255.255.255.252
  • MLS1(config-if)# no shutdown
  • MLS1(config)# interface fa0/2
  • MLS1(config-if)# ip address 192.168.2.2 255.255.255.252
  • MLS1(config-if)# no shutdown
  • MLS1(config)# interface fa0/3
  • MLS1(config-if)# ip address 10.10.10.1 255.255.255.0
  • MLS1(config-if)# no shutdown
  • MLS1(config-if)# exit
  • MLS1(config)# router eigrp 100
  • Avaktivera automatisk aggregering
  • MLS1(config-router)# no auto-summary
  • Inkludera länken mellan R1 och MLS1
  • MLS1(config-router)# network 192.168.1.0 0.0.0.3
  • Inkludera länken mellan R2 och MLS1
  • MLS1(config-router)# network 192.168.2.0 0.0.0.3
  • Inkludera nätverket för servern
  • MLS1(config-router)# network 10.10.10.0 0.0.0.255
  • MLS1(config-router)# end
  • MLS1#
  • PC1
  • IPv4 address: 172.16.1.100
  • Subnet Mask: 255.255.255.0
  • Default Gateway: 172.16.1.1
  • DNS server: 10.10.10.100
  • PC2
  • IPv4 address: 172.16.1.200
  • Subnet Mask: 255.255.255.0
  • Default Gateway: 172.16.1.1
  • DNS server: 10.10.10.100
  • DNS server
  • PC1
  • IPv4 address: 10.10.10.100
  • Subnet Mask: 255.255.255.0
  • Default Gateway: 10.10.10.1
  • DNS server: 10.10.10.100
