I denna laboration kommer du att konfigurera nätverket med EIGRP-routing för IPv6. Du kommer också att tilldela router-ID, konfigurera passiva gränssnitt, en aggregerad route och verifiera att nätverket är fullt konvergerat.

Bakgrund

Enhanced Interior Gateway Routing Protocol (EIGRP) är ett avancerat distansvektorbaserat routingprotokoll som utvecklats av Cisco. Här är en förklaring av några begrepp du behöver förstå iför att genomföra laborationen.

• Router ID: En unik identifierare för varje router i ett nätverk som kör EIGRP. Den används för att identifiera routern inom EIGRP-processen. Router ID är en 32-bitars siffra, vanligtvis formaterad som en IPv4-adress. Om routern inte har någon IPv4-adress, måste Router ID manuellt konfigureras.
• Passive Interface: Ett passive interface används inte av EIGRP-routrar för att skicka Hello-paket, men fortfarande kan ta emot trafik och inkludera nätverket i sin routing-tabell.
• DUAL (Diffusing Update Algorithm): DUAL är algoritmen som används av EIGRP för att beräkna de bästa vägarna genom nätverket. DUAL säkerställer att routern snabbt kan byta till en backup-väg utan att behöva vänta på hela nätverket att konvergera om den primära vägen blir otillgänglig.
• Successor: Detta är den bästa vägen till en destination som har den lägsta metrik-värdet och anses vara den primära vägen i EIGRP.
• Feasible Successor: Detta är en backup-väg som uppfyller det s.k. Feasibility Condition, vilket innebär att den möjliga backup-vägens metrik är lägre än den totala kostnaden för Successor-vägen. Om Successor-vägen går ner kan Feasible Successor omedelbart ta över, vilket ger snabb konvergens.

EIGRP för IPv6 fungerar på samma sätt som EIGRP för IPv4, men det finns några viktiga skillnader mellan dem:

• EIGRP för IPv6 konfigureras direkt på routerns interface.
• Om routern inte har några IPv4-adresser måste en 32-bitars router-ID konfigureras för att routing-processen ska starta.
• IPv6 unicast-routing måste vara aktiverat innan routing-processen kan konfigureras.

Mål

• Konfigurera EIGRP för IPv6.
• Verifiera EIGRP för IPv6.
• Konfigurera och verifiera passiva vägar med EIGRP för IPv6.
• Konfigurera och verifiera sammanfattade vägar med EIGRP för IPv6.
• Konfigurera och verifiera en standardväg med EIGRP för IPv6.

Notera: Denna laboration använder Cisco 1941-routrar med Cisco IOS Release 15.2 och IP Base. Switcharna är Cisco WS-C2960-24TT-L med Fast Ethernet-interface, vilket innebär att routern kommer att använda metrik kopplad till 100 Mb/s

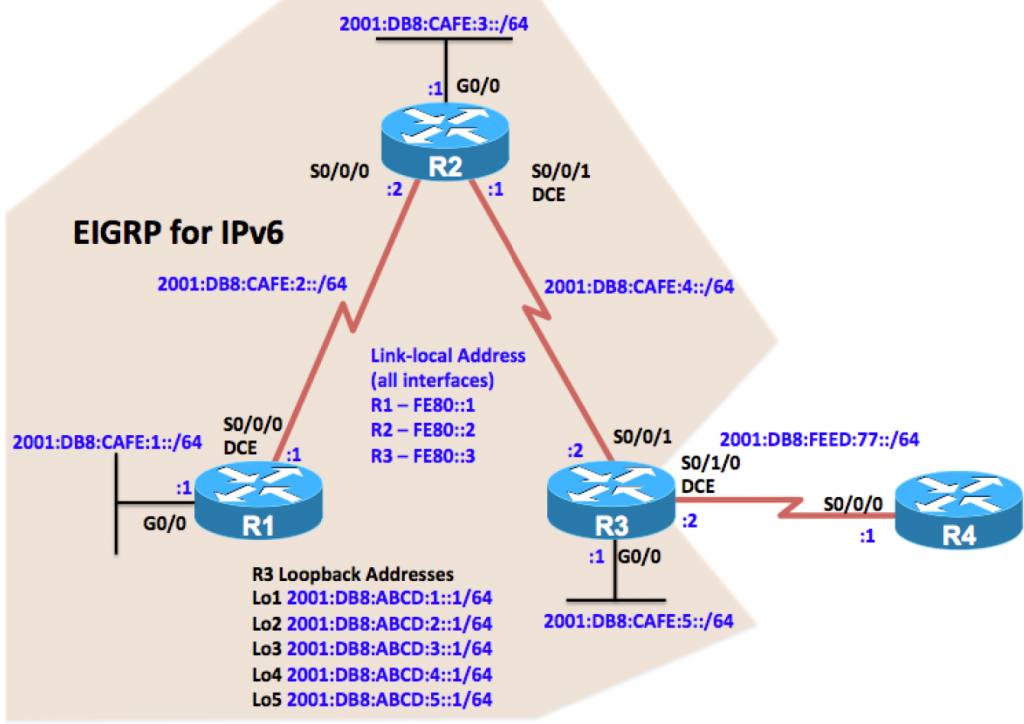

Topologi
