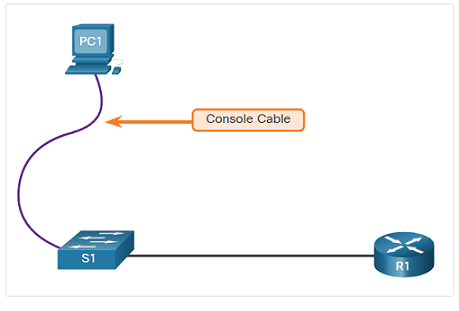

Lokal hantering av en switch innebär att administrera och konfigurera den direkt på plats, med hjälp av en dator som är fysiskt ansluten via en konsolkabel.

Detta är det första steget i att sätta upp en switch och möjliggöra framtida fjärradministration via nätverket. Här lär du dig hur du förbereder en switch med grundläggande säkerhetsinställningar, användarkonton och rätt kommunikationsparametrar.

Utrustning och förutsättningar

För lokal åtkomst behövs:

  • En dator med terminalemuleringsprogram (t.ex. PuTTY eller macOS Terminal)
  • En konsolkabel (USB till RJ-45 eller seriell)

Rätt kommunikationsinställningar för anslutningen:

  • 9600 bps baudrate
  • 8 databitar
  • Ingen paritet
  • 1 stoppbit
  • Ingen flödeskontroll

Observera att vissa switchar kräver andra baudrater, till exempel 19200 eller 38400.

Om COM-portar i Windows

När du ansluter en konsolkabel till en dator, tilldelas den automatiskt en COM-port (kort för Communication Port). Denna port representerar den fysiska eller virtuella seriella anslutningen som operativsystemet använder för att kommunicera med enheten – i det här fallet, switchens konsolport.

Terminalprogram, som PuTTY, behöver veta vilken COM-port som kabeln använder. Problemet är att PuTTY ibland föreslår fel port (t.ex. COM1), särskilt om flera portar finns eller om drivrutiner tilldelar ett högre portnummer (t.ex. COM4, COM5 eller COM7).

För att hitta rätt COM-port i Windows gör du så här:

  1. Högerklicka på Start-menyn och välj Enhetshanteraren.
  2. Expandera menyn Portar (COM & LPT).
  3. Leta efter posten som heter något i stil med USB Serial Port (COMx) – där x är portnumret du ska använda.
  4. Gå tillbaka till PuTTY, välj ”Serial” som anslutningstyp och skriv in rätt COM-port (exempelvis COM4) i fältet ”Serial line”.

Om inget visas under ”Portar”, saknas troligen rätt drivrutin för USB-till-seriell-adaptern. Ladda i så fall ner den från tillverkarens webbplats och installera den.

När rätt port är vald, och övriga inställningar (9600 8N1) är korrekta, bör du kunna trycka på Enter och få fram switchens CLI.

När du kopplar in konsolkabeln till en Windows-dator tilldelas en COM-port (t.ex. COM3, COM5). Terminalprogrammet måste använda rätt port. För att ta reda på vilket portnummer som gäller:

Grundläggande konfiguration av switchen

När terminalanslutningen är korrekt uppsatt, kommer du åt switchens CLI (Command Line Interface). Nu genomför du några viktiga grundinställningar:

1. Ändra hostname

Switch> enable
Switch# configure terminal
Switch(config)# hostname S1

2. Ange lösenord för privilegierat läge

S1(config)# enable secret ensecP@55

3. Skapa användarkonton

S1(config)# username superAdmin privilege 15 secret adminPa5515
S1(config)# username Admin privilege 10 secret adminPa5510

4. Konfigurera konsolporten för lokal inloggning

S1(config)# line console 0
S1(config-line)# login local
S1(config-line)# exit

Efter dessa steg kan du koppla in dig via konsolkabel, logga in med ett användarkontot superAdmin.

Förberedelse för fjärrhantering

Lokal hantering är bara det första steget. Genom att tilldela ett namn, skapa konton och aktivera lokal inloggning har du lagt grunden för att kunna hantera switchen via nätverket. Nästa steg är att tilldela en IP-adress och aktivera säkra fjärråtkomst protokoll som SSH, vilket vi går igenom i nästa lektion.
