Switch felsökning

Vid felsökningar är det avgörande att känna de fysiska specifikationer switchar har. Till exempel har Cisco Catalyst-switch flera statusindikatorer i form av LED lampor. Du kan använda dessa lampor för att snabbt övervaka boot-processen och växlingsaktiviteten. Switch av olika modeller har olika antal lysdioder på frontpanelen,  och lysdioders placering på frontpanelen kan också variera.

Bild 1: Switch frontpanel

Bild ovan visar lamporna för strömbrytare och läget (Mode) för en Cisco Catalyst 2960-switch. Mode-knappen används för att växla mellan portstatus, portduplex, porthastighet och PoE status för portlamporna. I raderna nedan beskrivs syftet med LED-indikatorerna och betydelsen av deras färger:

System LED – Visar systemet tar emot ström och fungerar korrekt.

  • Om lysdioden är avstängd betyder det att systemet inte är påslagen.
  • Om lysdioden är grönt, fungerar systemet normalt.
  • Om lysdioden är gult får systemet ström men fungerar inte korrekt.

RPS LED – för redundant strömförsörjning (Redundant Power System) – RPS är en aggregat till, förutom nätaggregatet, som ger ström när den behövs till olika enheter/komponenter.

  • Om lysdioden för RPS lyser inte indikerar den att switchen är avstängd eller att RPS inte är rätt ansluten.
  • Om LED-lampan är grönt, är RPS ansluten och redo att ge strömförsörjning.
  • Om LED-lampan blinkar grönt är RPS ansluten men den är inte tillgänglig eftersom den ger ström till en annan enhet (redundans har upptäckts).
  • Om LED-lampan är gul är RPS i viloläge eller i ett felläge.
  • Om lysdioden blinkar gult har den inbyggda strömförsörjningen i switchen misslyckats, och RPS-enheten ger ström.

Status LED – Indikerar att portstatus läget är valt när lysdioderna lyser grönt, standard beteende. LED lampor placerade direkt ovan på varje RJ45 kontakt. Lamporna lyser olika färger för att indikera olika status.

  • Om lysdioden är avstängd finns ingen länk, eller porten stängdes administrativt.
  • Om lysdioden är grönt betyder att länken är fungerande eller att två enheter är medvetna om varandra.
  • Om lysdioden blinkar grönt finns det aktivitet och porten skickar eller tar emot data.
  • Om LED-lampan växlar gröngult, finns det ett länkfel.
  • Om LED-lampan är gul är porten blockerad för att säkerställa en krets därmed inte vidarebefordrar data (vanligtvis kommer portarna att vara kvar i det här läget under de första 30 sekunderna efter aktivering).
  • Om LED-lampan blinkar gult, är porten blockerad för att förhindra en eventuell krets i vidarebefordringsdomänen.

Duplex LED – Indikerar att port duplexläget är valt när LED lyser grönt. Portar som inte lyser körs i halv-duplex läge. Om portens LED är grön är porten i full-duplex läge.

Speed LED – Indikerar att porthastighetsläget är valt. När det väljs kommer portlamporna att visa färger med olika betydelser. Om LED-lampan är av, arbetar porten vid 10 Mb/s. Om lysdioden är grön, arbetar porten vid 100 Mb/s. Om lampan blinkar grönt, arbetar porten vid 1000 Mb/s.

PoE LED – Om Power over Ethernet (PoE) stöds, en PoE-lägesdiod kommer att finnas.

  • Om lysdioden är av, indikerar den att PoE-läget inte är valt och att ingen av portarna har blivit nekad eller placerad i ett arbete.
  • Om LED-lampan blinkar gult är PoE-läget inte valt, men minst en av portarna har blivit nekad, eller har ett PoE-fel.
  • Om lysdioden är grön, indikerar den att PoE-läget är valt och portlamporna visar färger med olika betydelser.
  • Om portlampan är avstängd är PoE avstängd.
  • Om portlampan är grön är PoE på.
  • Om portlampan växlar grönt-orange, förnekas PoE, eftersom strömförsörjning till den medföljande enheten kommer att överstiga strömbrytarkapaciteten.
  • Om lysdioden blinkar gult är PoE avstängd på grund av ett fel.
  • Om LED-lampan är gul har PoE för porten blivit avaktiverat.

Om IOS inte startar

Boot loader ger åtkomst till ett återställningsläge om en switch inte kan starta normalt på grund av saknade eller skadade systemfiler. Boot loader tillhandahåller flera kommando med vilka kan IOS återställas så att switchen bootar normalt.

Så här kan Boot loader nås:

  1. Anslut en dator med konsolkabel till switchens konsolporten. Konfigurera terminalemulerings program för att ansluta till switchen.
  2. Koppla ur switchens strömkabeln.
  3. Anslut strömkabeln tillbaka och samtidigt tryck och håll ner Mode knappen under ca 15 sekunder medan LED systemlampan blinkar grönt.
  4. Fortsätt med att trycka på Mode knappen tills LED systemlampan lyser gul i en kort stund och därefter grönt igen. Släpp sedan Mode knappen.
  5. Boot loader prompt visas nu i terminalemulerings programmet: switch:

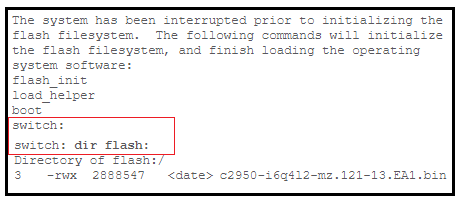

Bild 2: Kommando dir flash:

Prompten switch: ger åtkomst till kommando som kan användas för att formatera Flash-filsystemet, installera om operativsystemprogramvaran, återställa från ett förlorat eller glömt lösenord. Man får också komma åt dessa kommando efter att switchen har startat normalt. Till exempel kommandot dir flash: från privilegierat läge kan användas för att visa en lista med filer i en angiven katalog.

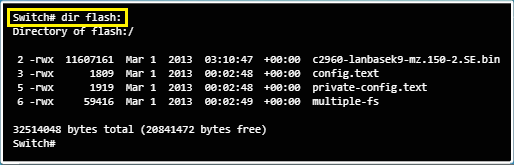

Bild 3: Kommando dir flash:
