DUAL (Diffusing Update Algorithm) är den algoritm som används av EIGRP för att bestämma de bästa loop-fria route, och loop-fria backup-route. I det här avsnittet diskuteras hur DUAL bestämmer dessa två typer av route. Flera nya begrepp att gå genom:
Begrepp
- Successor (Efterträdare)
- Feasible Distance – FD (möjlig avstånd)
- Feasible Successor – FS (möjlig efterträdare)
- Reported Distance – RD (rapporterad distans, ibland Advertised Distance)
- Feasible Condition – FC (möjig status)
För att förstå hur DUAL fungerar när den räknar ut lopp-fria route till olika destinationer undersöker jag ovan nämnda begrepp.
Advertised Distance och Feasible Distance

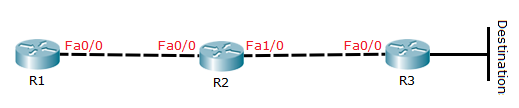

Nätverket nedan visar tre routrar: R1, R2 och R3. Så här bestämmer DUAL den bästa route till destinationsnätverket som finns ansluten till routern R3.
EIGRP använder flera parametrar i sin sammansatta metric: bandwidth, delay, reliability, och load. Dessa fyra parametrars värde blandas i en beräkningsprocess som resulterar i ett visst värde, ett värde som tilldelas till varje länk. Minsta värde indikerar bästa vägen. Låt mig ge ett nominellt visst värde (påhittade) till länkarna i nätverket ovan.

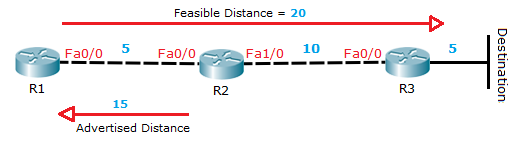

Routern R3 rapporterar dess metric till router R2. Routern R2 uppdaterar sin topologi-tabell med följande värde:
- Advertised Distance = 5
- Feasible Distance = 10 + 5 = 15. Feasible Distance kan tolkas som möjlig avstånd från R2 till destinationsnätverk anslutet till R3.
Routern R2 rapporterar nu sitt metric till router R1 som är 15. Routern R1 uppdaterar sin topologi-tabellen med följande värde:
- Advertised Distance = 15
- Feasible Distance = 5 + 15 = 20. Möjlig avstånd från R1 till destinationsnätverk anslutet till R3.
Nu kan begreppen definieras så här:
- Advertised Distance eller rapporterad distans är närmaste avståndet till destinationsnätverket.
- Feasible Distance är den totala avståndet till destinationsnätverket.
Feasible Successor
I nätverket nedan finns routrar som kör EIGRP routing-protokoll. Från routern R1 undrar man vägen till destinationsnätverket och om det finns minst en alternativ väg/route till samma destination. Att ha en alternativ route uppfattas som en backup eller på engelska ”Feasible Succesor”.
Jag fyller i tabellen nedan informationen som kan läsas av direkt från bilden ovan. Tabellen visar vägar R1 har till destinationsnätverket.
| Update | Advertised Distance | Router | Feasible Distance | Successor | Feasible Successor |
| R3 till R2 | 5 | R2 | 5 + 10 = 15 | ||
| R3 till R4 | 5 | R4 | 5 + 5 = 10 | ||
| R3 till R5 | 5 | R5 | 5 + 9 = 14 | ||
| R2 till R1 | 15 | R1 | 15 + 5 = 20 | ||
| R4 till R1 | 10 | R1 | 10 + 5 = 15 | R4 | |
| R5 till R1 | 14 | R1 | 14 + 100 = 114 |
En EIGRP-router kvalificerar som Successor om den har den minsta värde på Feasible distance. Router R4 är successor eftersom den har den minsta Feasible distance = 15. Alla andra routrar i kontakt med R1 har högre FD (20 och 114).
Så router R4 är successor vilket betyder att den har den bästa vägen till destinationsnätverket, men ifall R4 slutar fungera vem är den möjligen efterträdaren eller Feasible Successor, R2 eller R5?
Feasibility Condition
Den router som ska väljas som möjligen efterträdaren, antingen R2 eller R5, måste ha en rapporterad distans mindre än successors Feasible distans. Detta kallas Feasibility Condition FC:
Feasible successor AD < Successor FD
Det låter helt konstigt, lugn det är engelskan som ställer till. På svenska betyder helt enkelt att välja den router som är närmare till destinationsnätverket.
| Advertised Distance | Feasible Distance | Successor | Feasible Successor | |
| R2 | 15 | 20 | ||
| R4 | 10 | 15 | x | |
| R5 | 14 | 114 | x |
- R2 AD=15 är lika stor som R4:s Feasible Distans 15, därmed tillfredsställs inte FC
- R5 AD=14 är mindre än R4:s Feasible Distans 15, därmed den möjlig efterträdaren är routern R5!
Successor i routing-tabellen
En successor är en närliggande router som har den billigaste route till destinationsnätverket. Successors IP-adress visas i routing-tabellen direkt efter ordet via.
